Qianli iBridge multifunctioneel gereedschap

Het is altijd moeilijk geweest om die kleine pinnetjes op een iPhone-connector af te tasten en te meten. En als je een connector moet aftasten terwijl hij is aangesloten... nou, dan kun je net zo goed afscheid nemen van de rest van je middag.

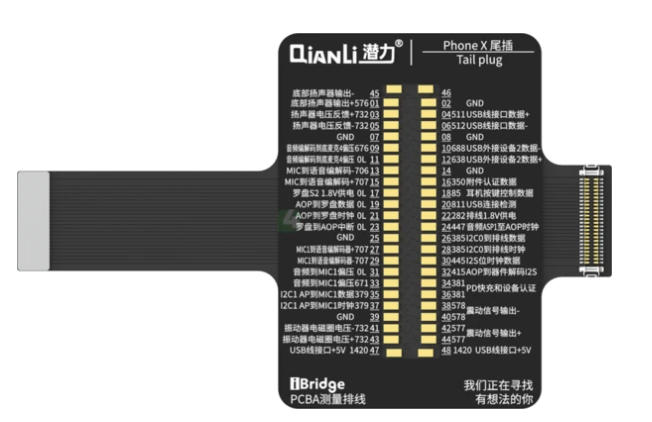

Daar komt vandaag een einde aan. Hier komt de iBridge, een moderne oplossing voor het rommelen met gigantische multimetersondes en stilletjes bidden dat we niet per ongeluk uitglijden en iets kortsluiten op het logische bord. De iBridge biedt een breakoutkaart voor het LCD-scherm, de dock/laadpoort en de voor- en achtercamera! Het wordt aangesloten op de logische printplaat en het component dat je wilt testen, enop kun je het apparaat gebruiken en tegelijkertijd de connector aftasten.

Bovendienheeft elke pin op de iBridge een label met de pinfunctie en diodemodusmeting, zodat je je kunt concentreren op wat je meet in plaats van waar je je bevindt op het schema. Voor alle iPhone boardreparateurs is dit de dag waar we allemaal op hebben gewacht.

Beschikbaar voor iPhone 6, 6+, 6s, 6s+, 7, en 7+, heeft elk model 4 type testkabel zoals: achtercamera, voorzijde die camera, dokschakelaar onder ogen zien en de kabel van het aanrakingsscherm.

De lay-out van het telefoonbord is nauwkeurig en compact, en de meeste PIN-pinnen hebben geen epitaxiale testlijn. De printplaat maakt bijvoorbeeld geen verbinding met het LCD-scherm. Wanneer de opstartkaart het scherm niet kan detecteren, zal er geen relevante spanningsuitvoer zijn en kunnen technici de spanningswaarde van het relevante circuit niet detecteren en testen.

In deze link vind je alle beschikbare iBridge 4phones
